Cảo vòng bi là dụng cụ cơ khí được sử dụng để tháo vòng bi, bánh răng, puly và nhiều chi tiết lắp chặt trên trục máy. Thay vì dùng búa, đục hoặc tác động lực trực tiếp lên chi tiết, cảo tạo lực kéo có kiểm soát, giúp quá trình tháo lắp thuận tiện hơn và hạn chế nguy cơ làm trầy xước, cong trục hoặc biến dạng vòng bi. Trong thực tế, dụng cụ này còn thường được gọi là vam tháo vòng bi, với nhiều kiểu thiết kế dành cho từng vị trí lắp khác nhau. Từ các mẫu cảo 2 chấu nhỏ gọn đến bộ cảo giật hay cảo thủy lực, lựa chọn đúng dụng cụ sẽ giúp công việc sửa chữa xe máy, ô tô và bảo trì máy móc công nghiệp đạt hiệu quả cao hơn.
Trong sửa chữa cơ khí, cảo vòng bi không chỉ có một kiểu thiết kế cố định. Tùy theo vị trí của vòng bi, kích thước chi tiết và lực cần thiết mà người thợ có thể sử dụng cảo 2 chấu, 3 chấu, cảo đĩa chặn, cảo giật bạc đạn trong hoặc hệ thống thủy lực.
Nguyên lý chung của phần lớn các loại cảo là tạo lực kéo theo phương dọc trục. Các chấu hoặc đầu kẹp bám vào chi tiết cần tháo, trong khi trục vít hoặc cơ cấu thủy lực tạo lực để đưa vòng bi ra khỏi vị trí lắp. Cách làm này giúp lực tác động được kiểm soát tốt hơn so với phương pháp đóng trực tiếp bằng búa.

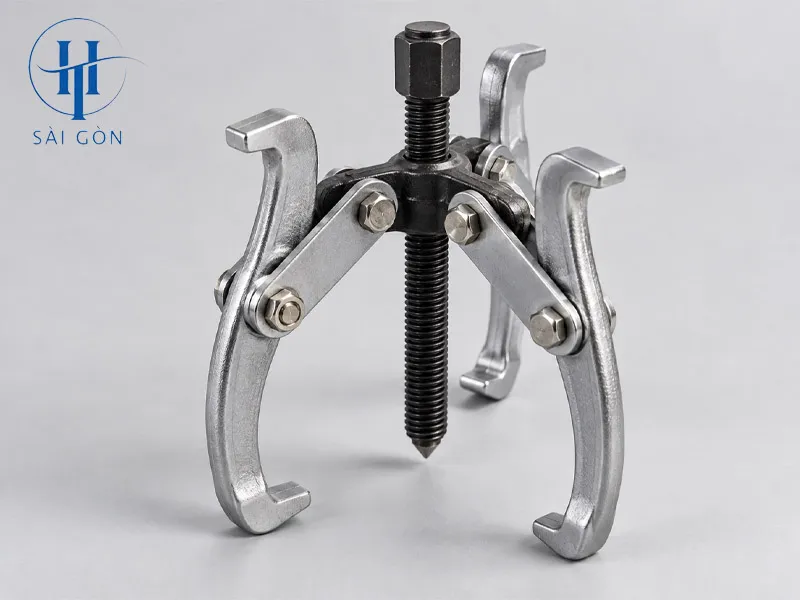

Cảo 2 chấu và 3 chấu là hai loại phổ biến nhất trong các xưởng cơ khí, gara và bộ dụng cụ bảo trì máy móc. Cấu tạo cơ bản gồm các chân cảo có móc ở đầu và một trục vít nằm ở vị trí trung tâm.
Khi sử dụng, các chân cảo được móc vào mép phía sau vòng bi hoặc bánh răng. Người thợ siết trục vít để tạo lực đẩy lên đầu trục, đồng thời các chân cảo kéo chi tiết theo hướng ngược lại. Khi lực tăng dần, vòng bi được rút ra khỏi trục.
Cảo 2 chấu có thiết kế tương đối đơn giản, phù hợp với những vị trí có không gian thao tác hạn chế. Loại 3 chấu có thêm một điểm bám nên khả năng phân bố lực đều hơn, đặc biệt hữu ích khi tháo vòng bi hoặc bánh răng có đường kính lớn.
Trong quá trình sửa chữa các loại bạc đạn, cảo 3 chấu thường được lựa chọn khi yêu cầu độ ổn định cao và cần hạn chế hiện tượng kéo lệch tâm. Nếu cảo bị lệch, lực có thể tập trung vào một phía và làm vòng bi nghiêng trên trục, khiến việc tháo khó khăn hơn.
Không phải vòng bi nào cũng có đủ khoảng trống phía sau để chân cảo thông thường bám vào. Với những trường hợp như vậy, cảo đĩa chặn là lựa chọn phù hợp hơn.
Loại dụng cụ này thường gồm hai nửa đĩa bán nguyệt. Hai phần được ghép lại và kẹp sát phía sau vòng bi. Sau khi cố định, bộ khung kéo hoặc thanh ren được lắp vào để tạo lực đưa vòng bi ra ngoài.
Ưu điểm đáng chú ý của cảo đĩa chặn là khả năng tiếp cận các khe rất hẹp. Đây là những vị trí mà đầu móc của cảo 2 chấu hoặc 3 chấu khó đưa vào.
Cảo đĩa thường được dùng trong các cụm trục có nhiều chi tiết lắp gần nhau, chẳng hạn vòng bi nằm sát bánh răng hoặc puly. Khi lựa chọn, cần chú ý đường kính đĩa và khả năng điều chỉnh để phù hợp với kích thước chi tiết thực tế.

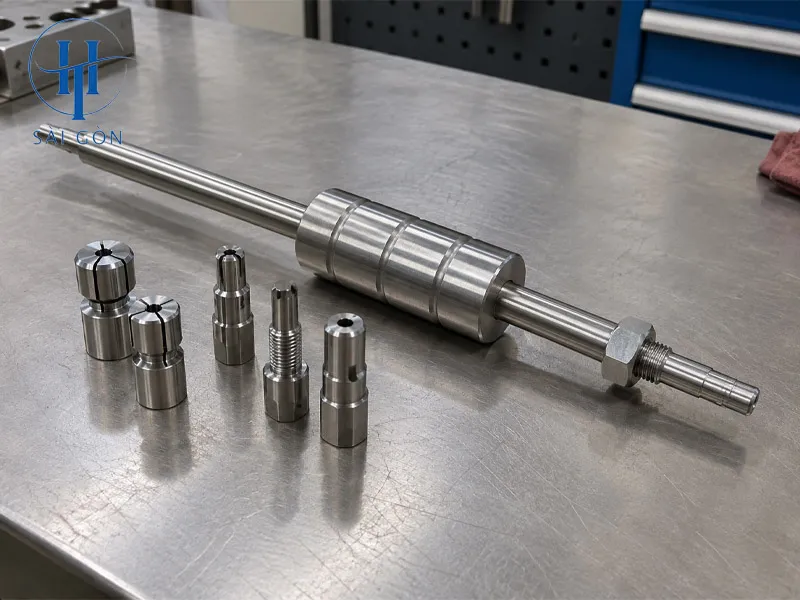

Đối với vòng bi nằm sâu trong hốc hoặc lỗ, người thợ không thể móc chân cảo vào phía sau. Khi đó, cảo giật bạc đạn trong thường mang lại hiệu quả tốt hơn.
Cấu tạo của loại này thường gồm đầu nở hoặc đầu kẹp, thanh kéo và búa trượt. Đầu cảo được đưa vào lỗ trong của vòng bi rồi mở rộng để bám chắc. Sau đó, người sử dụng kéo búa trượt liên tục theo hướng ra ngoài để tạo lực giật.
Cơ cấu này thường được dùng khi xử lý bi láp, bi vách máy, vòng bi nằm trong vỏ động cơ hoặc các ổ đỡ sâu. Đối với một số cụm gối đỡ như bạc đạn ucf, việc tháo lắp còn phụ thuộc vào kết cấu gối, phương pháp cố định vòng bi và khoảng không thao tác xung quanh.
Các bộ cảo giật chuyên dụng thường có nhiều đầu kẹp khác nhau, cho phép làm việc với nhiều đường kính vòng bi mà không cần mua riêng từng dụng cụ.
Khi vòng bi có kích thước lớn hoặc được lắp rất chặt trên trục, lực tay từ cảo cơ khí có thể không đủ. Cảo thủy lực được thiết kế cho những trường hợp cần lực kéo lớn hơn.
Thay vì chỉ sử dụng trục vít, dụng cụ dùng piston và áp suất thủy lực để tạo lực. Nhờ đó, người vận hành có thể tháo các vòng bi lớn với ít sức hơn.
Cảo thủy lực thường xuất hiện trong bảo trì động cơ công suất lớn, hộp giảm tốc, hệ thống truyền động, máy sản xuất và thiết bị công nghiệp nặng. Đối với các cụm gối đỡ như bạc đạn ucp, lựa chọn phương pháp tháo vẫn cần căn cứ vào kích thước vòng bi, cách khóa vòng trong lên trục và điều kiện thực tế của cụm máy.
Giá vam tháo vòng bi có sự chênh lệch khá lớn giữa các loại. Một mẫu cảo cơ khí đơn giản có thể chỉ ở mức vài chục nghìn đồng, trong khi bộ cảo giật nhiều phụ kiện có thể vượt mức một triệu đồng. Mức giá thực tế còn phụ thuộc kích thước, vật liệu, số đầu kẹp, thương hiệu và nơi cung cấp.
Dưới đây là một số sản phẩm phổ biến dựa trên nhóm dụng cụ thường gặp trên thị trường.
| Sản phẩm | Loại dụng cụ | Đặc điểm sử dụng | Khoảng giá tham khảo |
| Vam cảo 2 càng đa năng | Cảo 2 chấu | Dùng tháo vòng bi, bánh răng và chi tiết nhỏ | Khoảng 79.000 đồng |
| Vam tháo vòng bi bạc đạn 3 chấu | Cảo 3 chấu | Phù hợp vòng bi, bánh răng khoảng 30 mm đến 120 mm | Khoảng 199.000 đồng |
| Bộ vam tháo vòng bi xe máy | Cảo bạc đạn trong | Dùng cho bi láp, bi vách máy và vòng bi nằm sâu | Khoảng 290.000 đồng |
| Bộ cảo giật tháo vòng bi trong ngoài | Cảo giật đa năng | Có búa trượt và nhiều ngàm móc | Khoảng 1.550.000 đồng |
Giá trong bảng mang tính tham khảo. Khi mua thực tế, người dùng nên kiểm tra kích thước và phụ kiện đi kèm thay vì chỉ so sánh giá bán.
Vam cảo 2 càng là lựa chọn cơ bản cho người cần một dụng cụ nhỏ gọn và dễ sử dụng. Mẫu phổ thông có giá tham khảo khoảng 79.000 đồng.
Một số dòng có các kích thước như 75, 150 và 200, giúp người mua lựa chọn tùy theo đường kính chi tiết cần tháo. Thiết kế dạng 2 càng đặc biệt hữu ích khi không gian xung quanh vòng bi hẹp và không thể bố trí đủ ba chân cảo.
Loại này thích hợp cho công việc sửa chữa nhỏ, tháo bánh răng, puly và vòng bi có kích thước vừa phải. Với chi tiết quá lớn hoặc bị kẹt lâu ngày, cần cân nhắc loại dụng cụ có kết cấu chắc chắn và khả năng tạo lực cao hơn.
Cảo 3 chấu là lựa chọn phổ biến khi muốn lực kéo được phân bố tương đối đều quanh chi tiết. Một mẫu phổ thông dành cho vòng bi và bánh răng khoảng 30 mm đến 120 mm có giá tham khảo khoảng 199.000 đồng.
Ba chân cảo tạo ba điểm bám quanh vòng bi, giúp giảm tình trạng một bên bị kéo mạnh hơn bên còn lại. Khi đặt đúng tâm, trục vít sẽ ép vào đầu trục trong khi ba chấu kéo vòng bi ra ngoài.
Loại vam này phù hợp cho gara, xưởng sửa chữa cơ khí và bộ dụng cụ bảo trì máy móc. Người mua nên kiểm tra độ dày của chân cảo, chất lượng ren và vật liệu chế tạo bởi đây là những vị trí trực tiếp chịu tải trong quá trình sử dụng.
Với vòng bi nằm trong lốc máy hoặc hốc sâu, bộ cảo bạc đạn trong thường thực tế hơn loại 2 hoặc 3 chấu.
Một bộ vam tháo vòng bi xe máy có giá tham khảo khoảng 290.000 đồng. Theo cấu hình phổ biến, bộ sản phẩm có thể gồm khoảng 5 đầu cảo kích thước từ 10 mm đến 20 mm, đầu nở và thanh giật.
Người thợ chọn đầu cảo gần với đường kính trong của vòng bi, đưa vào vị trí cần tháo rồi cố định đầu nở. Thanh giật tạo lực hướng ra ngoài để tách vòng bi khỏi vỏ máy.
Đây là dụng cụ hữu ích cho thợ sửa xe máy khi thường xuyên xử lý bi láp, bi vách máy hoặc các vòng bi không thể tiếp cận từ mặt sau.
Những người cần một bộ dụng cụ linh hoạt hơn có thể chọn bộ cảo giật dùng được cho nhiều vị trí.
Mức giá tham khảo của một bộ đầy đủ khoảng 1.550.000 đồng. Một số bộ có thanh búa trượt dài khoảng 400 mm, kết hợp nhiều ngàm móc và phụ kiện khác nhau.
So với bộ vam xe máy cơ bản, nhóm dụng cụ này thường có phạm vi ứng dụng rộng hơn. Người dùng có thể xử lý vòng bi nằm trong hốc, đồng thời tận dụng các ngàm để kéo một số bánh răng hoặc chi tiết bên ngoài.
Chi phí đầu tư cao hơn nhưng phù hợp với gara hoặc xưởng cơ khí có tần suất tháo vòng bi thường xuyên.
Chọn đúng vam tháo vòng bi không chỉ giúp tiết kiệm thời gian mà còn hạn chế nguy cơ làm hỏng trục, vỏ máy và các chi tiết xung quanh. Trước khi mua hoặc sử dụng cảo, cần xác định chính xác vị trí vòng bi, kích thước và khoảng trống để thao tác.
Nếu vòng bi nằm bên ngoài trục và có khoảng trống phía sau, cảo 2 chấu hoặc 3 chấu thường là lựa chọn thuận tiện.
Nếu khoảng cách giữa vòng bi và chi tiết phía sau quá nhỏ, cảo đĩa chặn có khả năng bám tốt hơn.
Với vòng bi nằm sâu bên trong hốc, nên sử dụng đầu cảo trong kết hợp thanh giật.
Đối với vòng bi công nghiệp kích thước lớn và lực ép cao, cảo thủy lực có thể phù hợp hơn so với dụng cụ cơ khí thông thường.
Trước khi chọn cảo, nên đo đường kính vòng bi cũng như khoảng không xung quanh. Một bộ cảo quá nhỏ có thể không đủ hành trình hoặc lực kéo, trong khi bộ quá lớn lại khó bố trí trong khu vực hạn chế.
Chân cảo và trục vít là những bộ phận chịu lực lớn nhất. Vì vậy, vật liệu và độ hoàn thiện có ảnh hưởng trực tiếp đến độ bền.
Các mẫu bằng thép hợp kim hoặc thép carbon đã xử lý nhiệt thường phù hợp cho công việc sửa chữa thường xuyên. Ngoài vật liệu, cần kiểm tra ren trục vít có đều và vận hành trơn tru hay không.
Đầu móc của chân cảo cần đủ chắc để không bị trượt khỏi vòng bi khi tăng lực. Với cảo giật, cần kiểm tra thêm độ chắc chắn của đầu kẹp, khớp nối và thanh búa trượt.
Nếu sử dụng chuyên nghiệp, đầu tư vào bộ dụng cụ chắc chắn thường hiệu quả hơn so với việc liên tục thay các mẫu giá rẻ có khả năng chịu tải thấp.
Khi sử dụng cảo 2 hoặc 3 chấu, các chân cần bám chắc vào chi tiết và có độ sâu tương đối đồng đều. Trục vít trung tâm nên nằm thẳng với tâm của trục máy.
Người thao tác nên tăng lực từ từ thay vì siết đột ngột. Nếu nhận thấy vòng bi bị nghiêng hoặc một chân cảo bắt đầu trượt, cần dừng lại và điều chỉnh vị trí.
Đối với cảo giật bạc đạn trong, đầu nở phải bám chắc vào vòng bi trước khi sử dụng búa trượt. Nếu đầu kẹp không đúng kích thước, lực giật có thể khiến dụng cụ tuột ra ngoài.
Trong trường hợp vòng bi bị kẹt lâu ngày, không nên chỉ tiếp tục tăng lực một cách mất kiểm soát. Cần kiểm tra xem vòng bi có vòng hãm, đai ốc khóa hoặc cơ cấu cố định nào chưa được tháo hay không. Việc xác định đúng nguyên nhân giúp tránh gãy chân cảo, hỏng ren hoặc làm biến dạng trục.
Cảo vòng bi vì vậy là dụng cụ đáng có trong bộ đồ nghề của thợ sửa chữa và bảo trì máy móc. Với nhu cầu thông thường, cảo 2 chấu hoặc 3 chấu có thể đáp ứng phần lớn công việc. Khi xử lý vòng bi nằm sâu, cảo giật và bộ đầu nở sẽ thuận tiện hơn, còn các chi tiết công nghiệp kích thước lớn có thể cần đến hệ thống thủy lực. Việc lựa chọn dựa trên vị trí lắp, kích thước và lực cần thiết sẽ giúp quá trình tháo vòng bi an toàn, nhanh chóng và hạn chế tối đa hư hỏng cho các bộ phận liên quan.
