Bạc Đạn Puly Phổ Biến: Cấu Tạo, Ứng Dụng Và Giá Tham Khảo

Bạc đạn puly là chi tiết cơ khí được sử dụng trong nhiều hệ thống truyền động bằng dây curoa, từ cụm nồi xe tay ga, lốc điều hòa ô tô cho đến motor, máy phát điện và máy móc công nghiệp. Tuy có kích thước không lớn, bạc đạn lại ảnh hưởng trực tiếp đến độ êm, độ ổn định cũng như khả năng làm việc liên tục của puly. Một bạc đạn phù hợp sẽ giúp puly quay nhẹ, hạn chế ma sát và duy trì độ căng ổn định cho dây đai. Ngược lại, khi bạc đạn bị mòn hoặc chọn sai thông số, thiết bị có thể phát sinh tiếng ồn, rung động và làm dây curoa nhanh xuống cấp. Vì vậy, hiểu rõ cấu tạo, từng nhóm sản phẩm, khoảng giá cũng như cách lựa chọn bạc đạn là điều cần thiết khi bảo dưỡng hệ thống truyền động.

Đặc điểm và các loại bạc đạn puly được sử dụng phổ biến

Tùy vị trí lắp đặt và điều kiện vận hành, bạc đạn sử dụng trong puly có thể khác nhau về kích thước, thiết kế phần tử lăn, kiểu phớt cũng như khả năng chịu tải. Trong thực tế, bạc đạn puly xuất hiện nhiều trên xe máy, ô tô và thiết bị công nghiệp, nhưng mỗi ứng dụng lại có những yêu cầu riêng về tốc độ, nhiệt độ và tải trọng.

Cấu tạo và nguyên lý làm việc của bạc đạn puly

Về cơ bản, bạc đạn được bố trí tại tâm hoặc vị trí tiếp xúc giữa puly và trục cố định. Khi dây curoa truyền lực lên bánh puly, bạc đạn cho phép phần puly quay xung quanh trục với ma sát nhỏ hơn đáng kể so với trường hợp hai bề mặt kim loại tiếp xúc trực tiếp.

Một bạc đạn thông dụng thường gồm vòng trong, vòng ngoài, viên bi hoặc con lăn, vòng cách và bộ phận che chắn. Với những vị trí thường xuyên tiếp xúc bụi, hơi ẩm hoặc dầu mỡ, nhà sản xuất có thể sử dụng phớt cao su hai mặt nhằm giữ mỡ bôi trơn bên trong và hạn chế tạp chất xâm nhập.

Bộ phận	Vai trò chính
Vòng trong	Liên kết với trục và tạo bề mặt làm việc cho phần tử lăn
Vòng ngoài	Lắp với lòng puly hoặc thân cụm truyền động
Viên bi hoặc con lăn	Giảm ma sát khi puly quay
Vòng cách	Giữ các viên bi hoặc con lăn cách đều nhau
Phớt chắn	Giữ mỡ bôi trơn và hạn chế bụi, nước lọt vào

Phần lớn bạc đạn trong hệ puly phải chịu tải hướng tâm sinh ra từ lực căng dây curoa. Một số cụm còn xuất hiện tải dọc trục, nhiệt độ cao hoặc tốc độ quay lớn. Đây là lý do người dùng không nên chỉ dựa vào đường kính lỗ để lựa chọn bạc đạn.

Trong nhóm sản phẩm công nghiệp, các dòng vòng bi bạc đạn SKF thường được sử dụng khi cần độ ổn định cao, nhiều lựa chọn về kích thước, kiểu phớt và khả năng đáp ứng các điều kiện vận hành khác nhau.

Bạc đạn puly nồi sau xe tay ga

Một ứng dụng rất phổ biến của bạc đạn puly tại Việt Nam là cụm puly nồi sau của xe tay ga. Những dòng xe như Honda Air Blade, Vision, Lead, SH hay Vario sử dụng hệ truyền động vô cấp, trong đó cụm puly sau đảm nhận vai trò quan trọng trong việc truyền lực từ dây curoa đến bánh sau.

Tại khu vực này thường có sự kết hợp giữa bạc đạn đũa và bạc đạn tròn. Bạc đạn đũa có khả năng chịu tải hướng tâm tốt, phù hợp với lực kéo lớn từ hệ thống truyền động. Trong khi đó, bạc đạn tròn hỗ trợ chuyển động quay êm và giữ cụm puly vận hành ổn định.

Một mã thường được người dùng tìm kiếm là 6902U, sử dụng trên một số cụm puly xe tay ga. Tuy nhiên, không nên lấy mã này để lắp cho mọi dòng xe vì kích thước và thiết kế cụm nồi có thể thay đổi theo từng đời xe.

Khi bạc đạn puly sau bắt đầu xuống cấp, người sử dụng có thể nghe thấy tiếng rào rào hoặc rột rột khi dắt xe, quay bánh sau bằng tay hoặc để xe trôi tự do. Trong trường hợp mòn nặng, cụm puly còn có thể xuất hiện độ rơ hoặc rung rõ rệt.

Khi tháo các bạc đạn đã ép chặt vào lòng puly, việc sử dụng đúng dụng cụ như vam tháo vòng bi sẽ giúp hạn chế làm xước trục, méo lòng lắp hoặc tác động lực sai lên các bộ phận xung quanh.

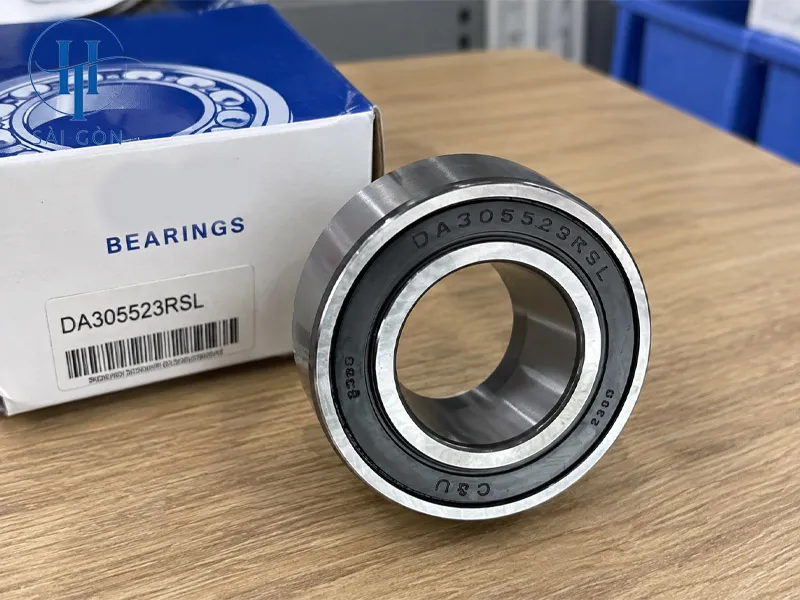

Bạc đạn puly lốc lạnh ô tô

Bạc đạn puly lốc lạnh nằm tại đầu puly của máy nén điều hòa. Puly này thường quay theo động cơ thông qua dây curoa nên bạc đạn phải chịu tốc độ quay cao trong thời gian dài.

Nhiều sản phẩm sử dụng kết cấu vòng bi rãnh sâu có phớt kín hai mặt nhằm ngăn bụi và hạn chế hơi ẩm lọt vào bên trong. Kích thước 40 x 62 x 24 mm là một ví dụ thường gặp trên một số loại bạc đạn đầu lốc điều hòa ô tô.

Khi bạc đạn xuống cấp, khoang động cơ có thể phát ra tiếng re re, rè rè hoặc tiếng rít. Âm thanh đôi khi thay đổi khi bật điều hòa bởi tải làm việc của cụm máy nén thay đổi.

Với trường hợp này, cần kiểm tra đồng thời dây curoa, puly, tăng đai và lốc lạnh. Tiếng động xuất hiện ở khu vực máy nén không đồng nghĩa chắc chắn bạc đạn là nguyên nhân duy nhất.

Bạc đạn puly trong máy móc công nghiệp

Trong môi trường công nghiệp, bạc đạn puly được sử dụng trên puly tăng tổng, puly tì dây curoa, motor, máy phát điện, băng tải, máy CNC và nhiều hệ thống truyền động khác.

Vai trò của bạc đạn không chỉ là giúp bánh puly quay nhẹ mà còn hỗ trợ duy trì vị trí chính xác của puly so với dây đai. Nếu bạc đạn bị rơ, puly có thể lệch tâm, khiến dây curoa chạy không ổn định hoặc mòn không đều.

Đối với một số hệ thống cần cụm ổ đỡ hoàn chỉnh thay vì bạc đạn nằm trực tiếp trong puly, người sử dụng cũng có thể bắt gặp các dạng bạc đạn ucf. Tuy nhiên, đây là nhóm gối đỡ mặt bích với cấu tạo và mục đích lắp đặt khác, không nên nhầm với bạc đạn được ép trực tiếp bên trong bánh puly.

Các mẫu bạc đạn puly phổ biến và khoảng giá tham khảo

Bạc đạn puly có mức giá khá rộng do phụ thuộc vào kích thước, thương hiệu, kết cấu và vị trí sử dụng. Các sản phẩm dành cho puly máy nhỏ có thể chỉ từ vài chục nghìn đồng, trong khi bạc đạn chuyên dụng cho lốc điều hòa hay cụm puly xe tay ga có mức giá cao hơn.

Một số sản phẩm thường được sử dụng

Bảng dưới đây thể hiện một số dòng sản phẩm thường gặp cùng khoảng giá để tham khảo khi lựa chọn. Giá thực tế có thể thay đổi tùy thương hiệu, nguồn hàng và thời điểm mua.

Sản phẩm	Ứng dụng phổ biến	Khoảng giá tham khảo
Bộ bạc đạn puly sau xe tay ga Honda	Air Blade, Vision, Lead, Vario và các dòng xe phù hợp	120.000 đến 350.000 đồng mỗi bộ
Bạc đạn puly 6902U	Một số cụm puly ngoài của xe tay ga	70.000 đến 180.000 đồng mỗi cái
Bạc đạn lốc điều hòa 40 x 62 x 24 mm	Puly lốc lạnh của một số dòng ô tô	180.000 đến 450.000 đồng mỗi cái
Bạc đạn 6202 dùng cho puly	Motor nhỏ, puly máy và thiết bị truyền động	60.000 đến 160.000 đồng mỗi cái
Bạc đạn 6203 dùng cho puly	Motor, máy công nghiệp và puly truyền động	70.000 đến 190.000 đồng mỗi cái

Khoảng giá trên chỉ có tính tham khảo. Chẳng hạn cùng một mã 6203 nhưng sản phẩm của các hãng khác nhau có thể có mức giá chênh lệch đáng kể. Ngoài thương hiệu, kiểu phớt, cấp chính xác, khe hở trong và nguồn gốc sản phẩm cũng ảnh hưởng đến chi phí.

Đối với hệ thống hoạt động liên tục hoặc có giá trị cao, người mua nên ưu tiên sản phẩm có nguồn gốc rõ ràng và mua từ đại lý vòng bi skf hoặc nhà phân phối có khả năng cung cấp đúng mã, thông số và chứng từ sản phẩm khi cần.

Những yếu tố ảnh hưởng đến giá bạc đạn puly

Kích thước là yếu tố đầu tiên ảnh hưởng đến giá. Bạc đạn có đường kính lớn, chiều rộng lớn hoặc cấu tạo phức tạp thường có chi phí cao hơn các mã thông dụng.

Thương hiệu cũng tạo ra sự khác biệt đáng kể. Các hãng có tiêu chuẩn sản xuất cao, hệ thống kiểm soát chất lượng nghiêm ngặt và mạng lưới phân phối chính thức thường có giá cao hơn nhóm sản phẩm phổ thông.

Kiểu che chắn cũng cần được quan tâm. Bạc đạn có phớt cao su kín hai mặt phù hợp với môi trường bụi hoặc ẩm nhưng có đặc tính làm việc khác với bạc đạn nắp chắn thép hoặc dạng hở.

Yếu tố	Ảnh hưởng đến lựa chọn
Tốc độ quay	Tốc độ cao cần bạc đạn có khả năng làm việc ổn định và bôi trơn phù hợp
Tải trọng	Tải lớn yêu cầu khả năng chịu tải hướng tâm tốt hơn
Nhiệt độ	Nhiệt cao ảnh hưởng trực tiếp đến mỡ và vật liệu phớt
Bụi và nước	Nên ưu tiên sản phẩm có cấu tạo che chắn thích hợp
Thương hiệu	Ảnh hưởng đến chất lượng, độ đồng đều và giá thành
Kích thước	Các mã đặc biệt thường có giá cao hơn mã phổ thông

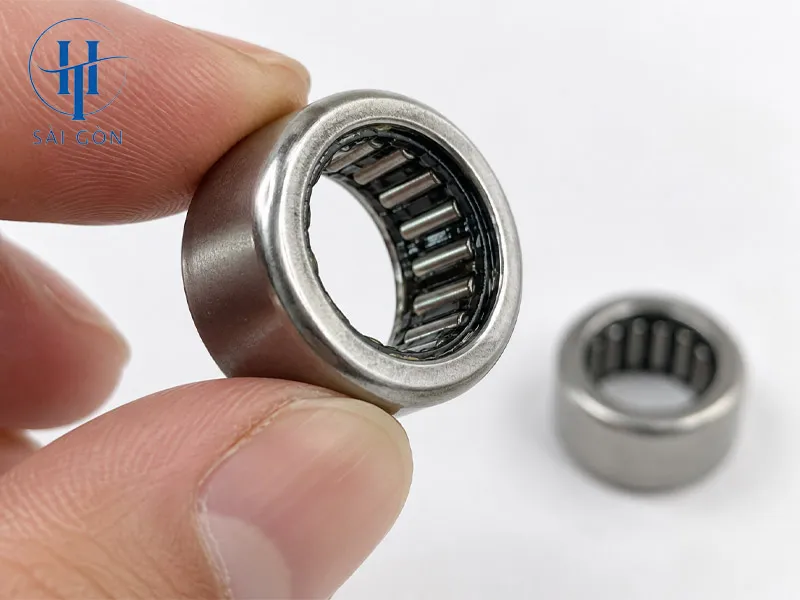

Cách nhận biết hư hỏng và chọn bạc đạn puly phù hợp

Bạc đạn thường không hỏng đột ngột ngay từ đầu mà sẽ xuất hiện những biểu hiện như tiếng ồn, độ rơ hoặc nhiệt độ tăng dần. Việc kiểm tra sớm giúp tránh tình trạng bạc đạn bó cứng làm hỏng trục, dây curoa và lòng puly.

Dấu hiệu bạc đạn puly cần kiểm tra

Dấu hiệu dễ nhận biết nhất là tiếng rào rào, rè rè hoặc rột rột khi puly quay. Âm thanh có thể tăng theo tốc độ vận hành hoặc xuất hiện rõ hơn khi tải thay đổi.

Độ rơ cũng là yếu tố cần chú ý. Khi dùng tay lắc puly mà cảm nhận được chuyển động ngang bất thường, bạc đạn có thể đã mòn hoặc vị trí lắp đã bị rộng.

Một bạc đạn còn tốt thường quay khá đều. Nếu puly quay sượng, có điểm khựng hoặc phát ra âm thanh giống tiếng kim loại ma sát thì nên kiểm tra sâu hơn.

Nhiệt độ tăng bất thường quanh cụm bạc đạn cũng là dấu hiệu quan trọng. Hiện tượng này có thể xuất phát từ thiếu bôi trơn, bạc đạn lắp quá chặt, lệch tâm hoặc làm việc quá tải.

Dây curoa rung mạnh, lệch khỏi vị trí hoặc mòn không đều cũng có thể liên quan đến bạc đạn puly, nhưng cần kiểm tra cả trục, bộ tăng đai và tình trạng dây trước khi kết luận.

Thông số cần đối chiếu trước khi mua

Không nên chọn bạc đạn chỉ bằng cách quan sát hình dáng bên ngoài. Cách an toàn hơn là kiểm tra mã trên sản phẩm cũ hoặc đo đầy đủ ba kích thước cơ bản gồm đường kính trong, đường kính ngoài và chiều rộng.

Thông số	Nội dung cần xác định
Mã bạc đạn	Ký hiệu được in hoặc khắc trên vòng bi cũ
Đường kính trong	Kích thước lắp với trục
Đường kính ngoài	Kích thước tiếp xúc với lòng puly
Chiều rộng	Độ dày tổng thể của bạc đạn
Kiểu phớt	Phớt cao su, chắn thép hoặc dạng hở
Tải trọng	Mức lực mà cụm puly phải chịu
Tốc độ quay	Tốc độ vận hành thực tế của hệ thống
Môi trường	Nhiệt độ, bụi, độ ẩm và thời gian làm việc

Ngoài kích thước, cần chú ý đến ký hiệu phía sau mã bạc đạn. Những ký hiệu này có thể cho biết kiểu phớt, khe hở trong hoặc một đặc tính thiết kế khác. Hai sản phẩm có cùng kích thước bên ngoài chưa chắc có thể thay thế cho nhau nếu điều kiện vận hành khác nhau.

Lưu ý khi tháo lắp và sử dụng bạc đạn puly

Bề mặt trục và lòng puly cần được vệ sinh sạch trước khi lắp bạc đạn mới. Nếu bạc đạn cũ đã hoạt động trong tình trạng rơ lâu ngày, cần kiểm tra xem trục hoặc lòng puly có bị mòn hay không.

Không nên dùng búa đập trực tiếp lên bạc đạn. Khi cần ép bạc đạn vào lòng puly, lực phải tác động lên vòng ngoài. Khi ép bạc đạn lên trục, lực cần truyền qua vòng trong. Việc tác động sai vị trí có thể làm lực ép đi qua viên bi và gây hư hỏng ngay cả khi bạc đạn còn mới.

Với bạc đạn đã được nhà sản xuất bôi trơn và làm kín sẵn, không nên tự ý tháo phớt để bổ sung mỡ nếu không có yêu cầu kỹ thuật cụ thể. Quá nhiều mỡ cũng có thể làm bạc đạn nóng khi chạy ở tốc độ cao.

Sau khi lắp hoàn thiện, nên quay thử puly để kiểm tra độ trơn, độ rơ và tiếng động. Đối với máy móc công nghiệp, cần kiểm tra thêm độ thẳng hàng của puly và độ căng dây curoa. Lựa chọn đúng bạc đạn ngay từ đầu, lắp đặt đúng kỹ thuật và kiểm tra định kỳ sẽ giúp cụm puly duy trì khả năng truyền động ổn định và hạn chế hư hỏng lan sang các chi tiết khác.
