Bạc Đạn UCF: Cấu Tạo, Thông Số Kích Thước Và Giá Tham Khảo

Bạc đạn UCF là dạng gối đỡ vòng bi mặt bích vuông được sử dụng phổ biến trong nhiều hệ thống truyền động và máy móc công nghiệp. Cụm sản phẩm thường gồm vòng bi UC nằm bên trong vỏ gối dạng vuông, trên vỏ bố trí 4 lỗ để bắt bu lông cố định vào khung máy, thành máy hoặc bệ đỡ. Nhờ kết cấu tương đối gọn, thuận tiện lắp đặt và có nhiều kích thước đường kính trục, UCF xuất hiện trong băng tải, máy chế biến gỗ, máy nông nghiệp, quạt công nghiệp và nhiều dây chuyền sản xuất. Việc hiểu đúng cấu tạo, thông số từng mã và điều kiện sử dụng sẽ giúp lựa chọn gối đỡ phù hợp hơn với thiết bị.

Cấu tạo và đặc điểm của bạc đạn UCF

Các dòng bạc đạn ucf được thiết kế thành một cụm hoàn chỉnh để vừa đỡ trục quay vừa tạo vị trí cố định chắc chắn trên thiết bị. Điểm dễ nhận biết nhất là phần vỏ gối hình vuông có bốn vị trí bắt bu lông ở bốn góc. Bên trong là vòng bi UC với thiết kế phù hợp cho các hệ thống trục cần khả năng làm việc ổn định và thuận tiện khi bảo dưỡng.

Cấu tạo chính của gối đỡ UCF

Một bộ UCF về cơ bản gồm hai thành phần chính là vòng bi phía trong và vỏ gối phía ngoài. Hai bộ phận này được thiết kế để làm việc đồng bộ, nhờ đó người sử dụng không cần tự chế tạo thêm kết cấu đỡ riêng cho vòng bi.

Phần bên trong thuộc nhóm vòng bi UC. Vành ngoài của vòng bi có bề mặt dạng cầu và được lắp trong lòng vỏ gối tương ứng. Kết cấu này hỗ trợ vòng bi tự điều chỉnh ở một mức độ nhất định khi trục và vị trí lắp có sai lệch tâm nhỏ. Đây là đặc điểm hữu ích trong các hệ thống máy công nghiệp, nơi việc gia công và căn chỉnh tuyệt đối giữa nhiều vị trí đỡ trục không phải lúc nào cũng dễ thực hiện.

Vỏ gối UCF thường có dạng hình vuông và được bố trí bốn lỗ bắt bu lông tại bốn góc. Vật liệu vỏ phổ biến là gang đúc, giúp tạo kết cấu cứng vững và phù hợp với nhiều môi trường máy móc sản xuất.

Bộ phận	Đặc điểm	Chức năng chính
Vòng bi UC	Vành ngoài dạng cầu	Đỡ trục và hỗ trợ chuyển động quay
Vỏ gối F	Kết cấu vuông	Giữ vòng bi và liên kết với khung máy
Bốn lỗ lắp	Bố trí tại bốn góc	Bắt bu lông cố định cụm gối đỡ
Vòng trong	Lắp trực tiếp với trục	Giữ và định vị trục trong quá trình vận hành
Bộ phận làm kín	Bố trí ở hai phía vòng bi	Hạn chế bụi bẩn và tạp chất xâm nhập

Trong thực tế, người mua nên kiểm tra đầy đủ mã trên vòng bi và mã của cả cụm gối đỡ. Điều này đặc biệt quan trọng khi thay thế sản phẩm cũ, bởi kích thước đường kính trục đúng chưa chắc đã đủ để bảo đảm toàn bộ kích thước lắp đặt tương thích.

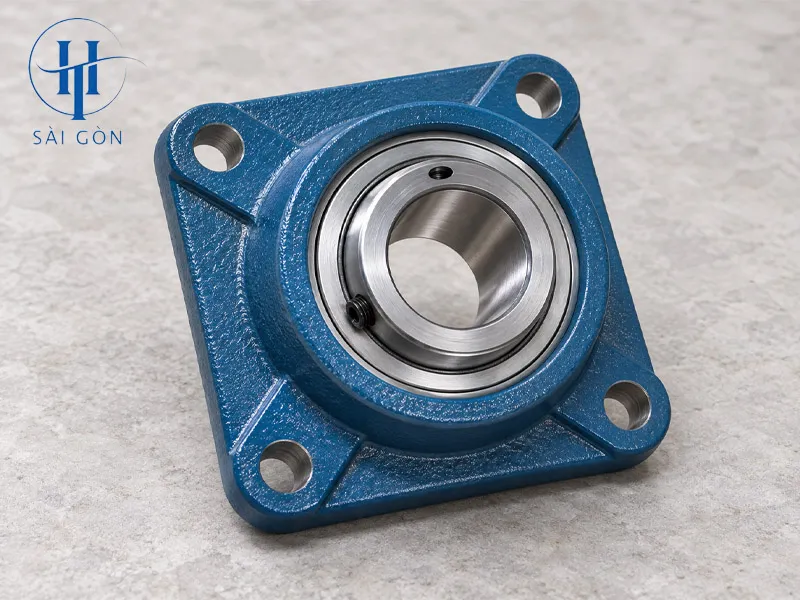

Đặc điểm làm việc của gối đỡ vuông 4 lỗ

Một ưu điểm dễ nhận thấy của UCF là kết cấu bốn điểm bắt bu lông. So với những kiểu gối đỡ chỉ có hai chân cố định, dạng mặt bích vuông tạo bề mặt liên kết phù hợp cho các vị trí lắp ở thành máy, mặt đứng hoặc những khu vực không thuận tiện sử dụng gối đỡ chân đế.

Thiết kế cụm giúp quá trình lắp đặt và thay thế tương đối thuận tiện. Khi cần bảo dưỡng, kỹ thuật viên có thể tháo toàn bộ gối khỏi bề mặt gá thay vì phải xử lý riêng từng chi tiết nhỏ. Vòng bi phía trong cũng có khả năng thích nghi với độ lệch tâm nhẹ, góp phần hạn chế ảnh hưởng của sai số lắp đặt trong phạm vi cho phép.

Nếu vị trí máy phù hợp hơn với kiểu gối chân đế, người sử dụng có thể tham khảo bạc đạn ucp. UCF và UCP đều thường sử dụng vòng bi nhóm UC, nhưng khác nhau đáng kể ở hình dạng vỏ và cách cố định lên máy. Vì vậy, hai dòng này không nên được lựa chọn chỉ dựa trên đường kính trục.

Thông số kích thước và khoảng giá bạc đạn UCF

Kích thước đường kính trong là một trong những thông số đầu tiên cần xác định khi chọn UCF. Các mã UCF từ 204 đến 210 được sử dụng khá phổ biến, tương ứng với nhiều kích thước trục trong máy móc dân dụng và công nghiệp. Ngoài đường kính trục, khi thay thế thực tế còn cần kiểm tra kích thước tổng thể của vỏ, khoảng cách tâm lỗ bu lông và điều kiện tải của thiết bị.

Bảng kích thước UCF 204 đến UCF 210

Các mã UCF thông dụng có đường kính trục tăng dần từ 20 mm đến 50 mm. Có thể tham khảo bảng dưới đây để xác định nhanh mã theo kích thước trục.

Mã sản phẩm	Đường kính trục	Nhóm ứng dụng tham khảo
UCF 204	20 mm	Trục nhỏ, máy đóng gói, băng tải nhẹ
UCF 205	25 mm	Máy nông nghiệp, băng chuyền, máy chế biến
UCF 206	30 mm	Máy chế biến gỗ, quạt công nghiệp
UCF 207	35 mm	Băng tải, máy nghiền nhỏ, hệ thống truyền động
UCF 208	40 mm	Trục truyền động công nghiệp cỡ trung
UCF 209	45 mm	Máy sản xuất và hệ thống truyền động
UCF 210	50 mm	Máy tải lớn và trục có kích thước lớn hơn

Có thể hiểu đơn giản UCF 204 phù hợp với trục có đường kính 20 mm, UCF 205 dùng cho trục 25 mm và UCF 210 dùng cho trục 50 mm. Tuy nhiên, không nên chỉ dựa vào đường kính trục để mua sản phẩm.

Đối với trường hợp thay thế gối cũ, nên đo hoặc đối chiếu thêm khoảng cách giữa các lỗ bắt bu lông, chiều cao tổng thể của vỏ và các kích thước liên quan đến không gian lắp. Các thông số này có thể có khác biệt nhất định giữa từng dòng sản phẩm hoặc nhà sản xuất.

Người dùng đang sử dụng các thương hiệu gối đỡ Nhật Bản cũng có thể gặp vòng bi asahi trong nhiều hệ thống máy công nghiệp. Khi thay đổi giữa các thương hiệu, cần kiểm tra catalogue kỹ thuật thay vì mặc định rằng tất cả sản phẩm cùng mã đều có thể thay thế cho nhau trong mọi điều kiện.

Khoảng giá bạc đạn UCF tham khảo

Giá UCF phụ thuộc vào kích thước, thương hiệu, xuất xứ, vật liệu vỏ, chất lượng vòng bi phía trong và số lượng đặt mua. Các mã có đường kính trục nhỏ thường có mức giá thấp hơn, trong khi những mã lớn hoặc sản phẩm từ thương hiệu cao cấp có thể có giá cao hơn đáng kể.

Có thể tham khảo mặt bằng giá phổ thông theo nhóm kích thước như sau:

Nhóm mã UCF	Khoảng giá tham khảo
UCF 204 đến UCF 205	Khoảng 45.000 đến 110.000 đồng
UCF 206 đến UCF 207	Khoảng 70.000 đến 160.000 đồng
UCF 208 đến UCF 210	Khoảng 110.000 đến 250.000 đồng
Dòng thương hiệu cao cấp	Giá thay đổi theo hãng và từng mã

Các mức trên chủ yếu dùng để người mua ước lượng ngân sách và không phải bảng giá cố định. Một mã UCF có thể được bán với nhiều mức khác nhau do khác thương hiệu hoặc cấp chất lượng.

Đối với các dòng SKF, người mua nên cung cấp mã sản phẩm, đường kính trục, số lượng và điều kiện sử dụng cho đại lý bạc đạn SKF để nhận báo giá theo đúng mã cần dùng. Việc báo giá theo mã cụ thể cũng hạn chế tình trạng so sánh hai sản phẩm nhìn giống nhau nhưng khác chất lượng, xuất xứ hoặc thông số kỹ thuật.

Khi lựa chọn, không nên ưu tiên mức giá thấp nhất nếu gối đỡ được sử dụng trong máy vận hành liên tục. Chi phí thay thế, thời gian ngừng máy và công bảo trì đôi khi lớn hơn đáng kể so với phần chênh lệch ban đầu giữa các dòng sản phẩm.

Ứng dụng và cách lựa chọn bạc đạn UCF phù hợp

UCF được sử dụng ở nhiều thiết bị cần đỡ trục quay và có bề mặt thích hợp để bắt gối dạng mặt bích. Tùy đường kính trục, tải trọng, tốc độ và môi trường làm việc, người sử dụng cần chọn đúng mã thay vì chỉ dựa vào hình dạng bên ngoài.

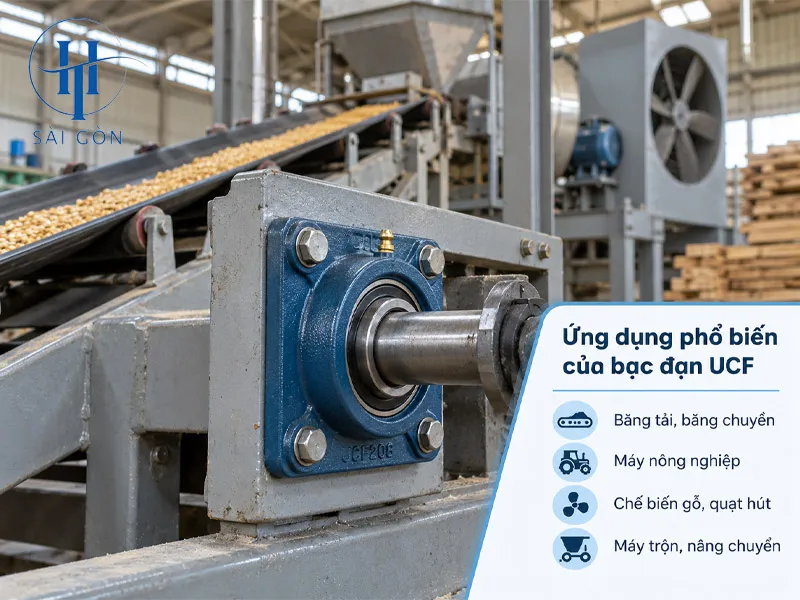

Các ứng dụng phổ biến của bạc đạn UCF

Trong hệ thống băng tải và băng chuyền, UCF thường được bố trí tại các vị trí đỡ trục con lăn hoặc trục truyền động. Kết cấu bốn lỗ giúp gối có thể bắt trực tiếp lên khung hoặc thành thiết bị, thuận tiện cho cả quá trình chế tạo máy mới và thay thế khi bảo dưỡng.

Ở lĩnh vực nông nghiệp, UCF có thể xuất hiện trong máy xay xát lúa gạo, máy chế biến nông sản, máy gặt và một số thiết bị truyền động. Đặc điểm cần lưu ý trong môi trường này là bụi, độ ẩm và tạp chất tương đối nhiều, vì vậy tình trạng làm kín và bôi trơn cần được kiểm tra định kỳ.

Trong máy chế biến gỗ, quạt hút công nghiệp hoặc hệ thống thông gió, gối đỡ giúp giữ trục quay ở vị trí làm việc ổn định. Với các thiết bị có tốc độ quay cao, việc chọn đúng vòng bi và căn chỉnh trục càng quan trọng bởi sai lệch lớn có thể làm tăng nhiệt và rung động.

UCF cũng được sử dụng trong máy trộn, máy nghiền nhỏ, hệ thống nâng chuyển và nhiều loại máy sản xuất khác. Mỗi ứng dụng có điều kiện tải và tốc độ khác nhau nên cùng một kích thước trục chưa chắc đã có yêu cầu kỹ thuật giống nhau.

Chọn mã theo đường kính trục và điều kiện vận hành

Bước đầu tiên là xác định chính xác đường kính trục. Nếu trục có đường kính 25 mm, UCF 205 là nhóm mã cần kiểm tra. Với trục 30 mm có thể xem xét UCF 206, còn trục 40 mm thường tương ứng với UCF 208.

Sau khi xác định mã theo đường kính, cần đánh giá tải tác động lên trục. Máy chỉ vận hành gián đoạn với tải nhẹ sẽ có yêu cầu khác với băng tải chạy nhiều giờ liên tục hoặc máy có tải va đập.

Tốc độ quay cũng là yếu tố quan trọng. Khi tốc độ tăng, yêu cầu về độ chính xác lắp đặt, bôi trơn và tình trạng vòng bi trở nên cao hơn. Nếu chọn sai sản phẩm hoặc lắp trục lệch quá mức cho phép, nhiệt độ của cụm gối có thể tăng nhanh trong quá trình vận hành.

Môi trường làm việc cũng cần được xem xét. Những vị trí nhiều bụi, nước hoặc tạp chất cần chú ý khả năng làm kín. Với môi trường có nhiệt độ bất thường hoặc hóa chất, nên kiểm tra vật liệu và giới hạn hoạt động trong tài liệu kỹ thuật của nhà sản xuất.

Cuối cùng là kích thước lắp đặt. Khi thay một cụm UCF cũ, tốt nhất nên ghi lại đầy đủ mã trên sản phẩm trước khi tháo. Nếu không còn đọc được mã, cần đo đường kính trục và các kích thước của vỏ để đối chiếu trước khi đặt hàng.

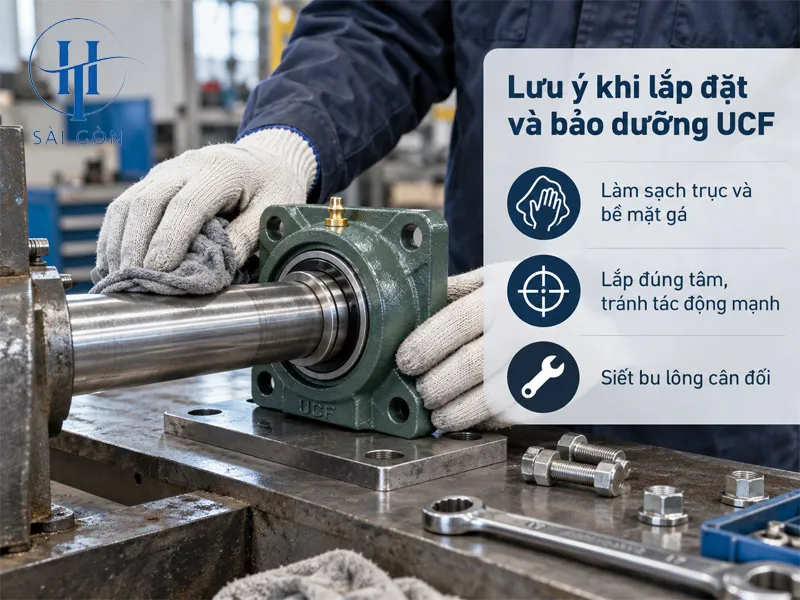

Lưu ý khi lắp đặt và bảo dưỡng UCF

Trước khi lắp, bề mặt trục nên được làm sạch để loại bỏ bụi bẩn, gỉ sét và các ba via có thể gây cản trở. Bề mặt gá gối cũng cần tương đối phẳng để tránh tình trạng vỏ bị ép lệch sau khi siết bu lông.

Khi đưa trục qua vòng bi, cần thao tác đúng tâm và hạn chế tác động lực mạnh trực tiếp lên vòng bi. Sau khi gối được đặt đúng vị trí, các bu lông cố định nên được siết cân đối để cụm gối tiếp xúc ổn định với bề mặt gá.

Sau khi hoàn tất lắp đặt, nên quay thử trục hoặc cho máy chạy ở điều kiện nhẹ trước khi đưa vào vận hành chính thức. Trong giai đoạn này cần quan sát tiếng ồn, độ rung và nhiệt độ tại vị trí gối đỡ. Tiếng kêu bất thường, rung mạnh hoặc nhiệt độ tăng nhanh đều là dấu hiệu cần kiểm tra lại.

Trong quá trình sử dụng, cần duy trì chế độ bôi trơn phù hợp với khuyến cáo của nhà sản xuất và điều kiện thực tế của máy. Việc bổ sung quá ít chất bôi trơn có thể làm tăng ma sát, trong khi bổ sung quá nhiều cũng có thể gây nhiệt và ảnh hưởng đến hoạt động của vòng bi.

Kiểm tra định kỳ độ rơ, tiếng ồn, độ rung, tình trạng làm kín và độ chắc của các bu lông giúp phát hiện sớm dấu hiệu xuống cấp. Khi vòng bi đã xuất hiện rỗ bề mặt, độ rơ lớn, tiếng kêu kéo dài hoặc nhiệt độ bất thường, nên lên kế hoạch thay thế để hạn chế nguy cơ hỏng trục và ảnh hưởng đến các bộ phận khác của máy.
