Bảng tra thông số phớt chắn dầu và các loại phổ biến

Bảng tra thông số phớt chắn dầu

Phớt chắn dầu là chi tiết quan trọng ngăn rò rỉ dầu mỡ và tránh bụi bẩn xâm nhập vào bên trong máy. Nếu chọn sai kích thước hoặc sai loại phớt, thiết bị có thể bị rò dầu, hỏng vòng bi và giảm tuổi thọ máy. Trong bài viết này, HT Sài Gòn sẽ cung cấp bảng tra thông số phớt chắn dầu và các loại phớt phổ biến để bạn dễ dàng lựa chọn đúng loại phớt cần dùng.

Ý nghĩa các ký hiệu trên phớt chắn dầu

Phớt chắn dầu SKF thường được ký hiệu bằng một chuỗi gồm loại phớt + vật liệu + kích thước. Mỗi ký hiệu đều mang một ý nghĩa cụ thể giúp người dùng nhận biết nhanh cấu tạo, vật liệu và kích thước của phớt.

Ý nghĩa các ký hiệu loại phớt

Ký hiệu Ý nghĩa Đặc điểm
HMS5 Phớt 1 môi, có lò xo, vỏ kim loại bọc cao su Dùng cho môi trường sạch
HMSA10 Phớt 2 môi (1 môi dầu + 1 môi bụi), có lò xo Dùng cho môi trường có bụi

Vật liệu bên trong phớt chắn dầu

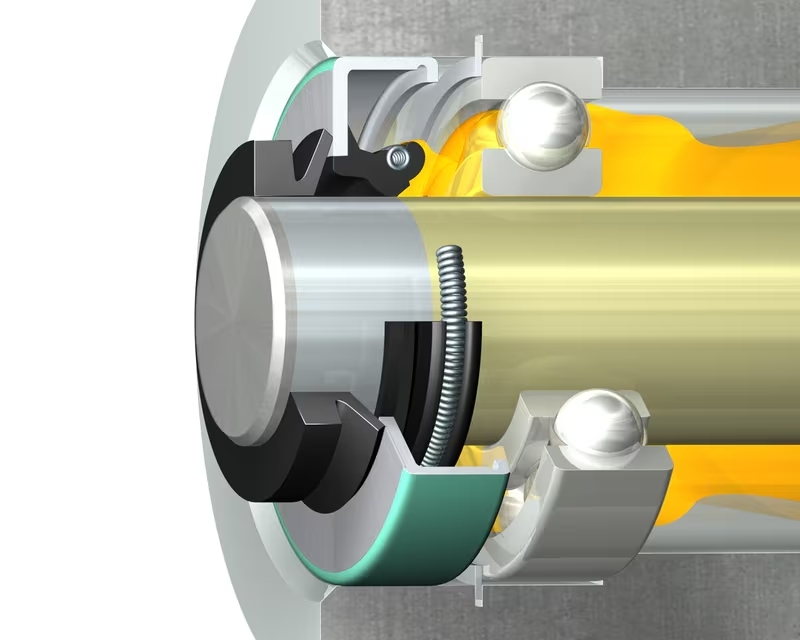

Cấu tạo vật liệu bên trong phớt chắn dầu

Ý nghĩa các thông số kích thước d × D × B

Thông số kích thước được ghi theo dạng: d × D × B

Trong đó:

  • d: Đường kính trục (mm)
  • D: Đường kính ngoài phớt (mm)
  • B: Độ dày phớt (mm)

Ký hiệu vật liệu phớt

Ký hiệu Vật liệu Đặc điểm
RG Cao su NBR Phổ biến, chịu dầu, giá tốt
H HNBR Chịu nhiệt và mài mòn tốt hơn NBR
D XNBR Tăng khả năng chịu mài mòn
P ACM Chịu nhiệt, dầu nóng
S Silicone (MVQ) Chịu nhiệt thấp và cao
V FKM (Viton) Chịu nhiệt cao nhất 200⁰C và thấp nhất -20⁰C, hóa chất
T PTFE (Teflon) Chịu nhiệt rất cao, tốc độ cao

Hướng dẫn cách đọc thông số phớt chắn dầu

Phớt chắn dầu SKF thường được ghi theo thứ tự: kích thước + kiểu phớt + vật liệu. Một mã phổ biến sẽ có dạng như: 10x20x6 HMSA10 RG. Khi đọc mã này, cần tách thành 3 phần chính gồm kích thước, kết cấu phớt và vật liệu chế tạo.

Thông số kích thước phớt chắn dầu

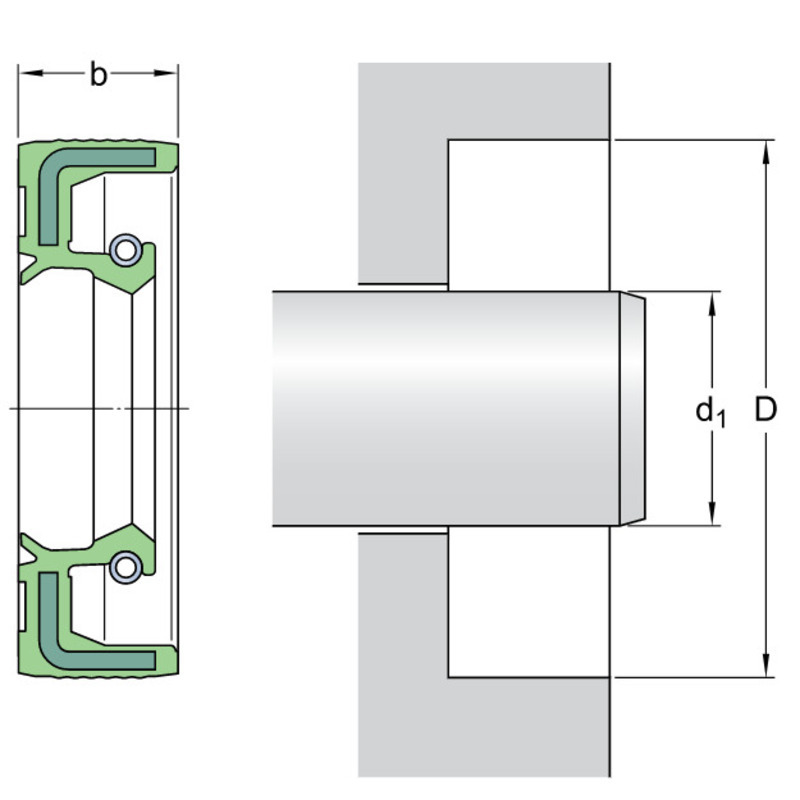

Các thông số kích thước chính của phớt chắn dầu SKF

Trước hết, phần 10x20x6 là kích thước của phớt. Trong đó:

  • 10 là đường kính trục (d), tức phớt dùng cho trục có đường kính 10 mm
  • 20 là đường kính ngoài (D), tức đường kính lắp vào hốc hoặc vỏ là 20 mm
  • 6 là chiều dày phớt (B), tức độ dày của phớt là 6 mm

Tiếp theo, phần HMSA10 là ký hiệu kết cấu phớt của SKF. Với mã này:

  • HMSA10 nghĩa là phớt chắn dầu 2 môi có lò xo, nắp sắt bọc cao su
  • Đây là loại phớt phổ biến, có 1 môi chính để giữ dầu và 1 môi phụ để chắn bụi, phù hợp với môi trường làm việc có bụi bẩn hoặc cần độ kín tốt hơn

Cuối cùng, phần RG là ký hiệu vật liệu: RG là cao su NBR. Đây là vật liệu thông dụng, có khả năng chịu dầu tốt, giá thành hợp lý, phù hợp với đa số ứng dụng công nghiệp thông thường.

Như vậy, mã 10x20x6 HMSA10 RG có thể đọc đầy đủ là: phớt chắn dầu SKF kích thước 10x20x6, loại HMSA10 hai môi có lò xo, vật liệu cao su NBR.

Bảng tra thông số các loại phớt chắn dầu SKF phổ biến

Để chọn đúng phớt chắn dầu, ngoài việc hiểu ký hiệu và cấu tạo phớt, người dùng cần tra cứu chính xác kích thước theo đường kính trục, đường kính ngoài và độ dày phớt. Việc sử dụng bảng tra thông số phớt chắn dầu là cách nhanh nhất giúp kỹ thuật viên, thợ máy và người mua hàng chọn đúng kích thước phớt mà không cần đo đạc nhiều lần.

Dưới đây là bảng tra thông số các loại phớt chắn dầu SKF phổ biến theo kích thước, giúp bạn dễ dàng tra cứu và lựa chọn phớt phù hợp với máy móc, động cơ và thiết bị công nghiệp:

Mã phớt chắn dầu SKF Ød (mm) ØD (mm) B (mm)
10x20x6 HMSA10 RG 10 20 6
10x22x7 HMSA10 RG 10 22 7
12x22x7 HMSA10 RG 12 22 7
12x24x7 HMSA10 RG 12 24 7
12x28x7 HMSA10 RG 12 28 7
12x30x7 HMSA10 RG 12 30 7
12x32x7 HMSA10 RG 12 32 7
14x24x7 HMSA10 RG 14 24 7
14x28x7 HMSA10 RG 14 28 7
14x30x7 HMSA10 RG 14 30 7
15x25x5 HMSA10 RG 15 25 5
15x32x7 HMSA10 RG 15 32 7
16x28x7 HMSA10 RG 16 28 7
16x30x7 HMSA10 RG 16 30 7
16x35x7 HMSA10 RG 16 35 7
17x32x7 HMSA10 RG 17 32 7
17x40x7 HMSA10 RG 17 40 7
18x28x7 HMSA10 RG 18 28 7
18x30x7 HMSA10 RG 18 30 7
19x32x7 HMSA10 RG 19 32 7
20x38x7 HMSA10 RG 20 38 7
20x52x10 HMSA10 RG 20 52 10
20x52x7 HMSA10 RG 20 52 7
22x32x7 HMSA10 RG 22 32 7
22x35x7 HMSA10 RG 22 35 7
22x38x8 HMSA10 RG 22 38 8
22x40x10 HMSA10 RG 22 40 10
22x40x7 HMSA10 RG 22 40 7
22x47x7 HMSA10 RG 22 47 7
23x40x10 HMSA10 RG 23 40 10
24x35x7 HMSA10 RG 24 35 7
24x37x7 HMSA10 RG 24 37 7
24x40x7 HMSA10 RG 24 40 7
24x42x8 HMSA10 RG 24 42 8
24x47x7 HMSA10 RG 24 47 7
25x35x6 HMSA10 RG 25 35 6
25x37x7 HMSA10 RG 25 37 7
25x38x7 HMSA10 RG 25 38 7
25x40x10 HMSA10 RG 25 40 10
25x40x7 HMSA10 RG 25 40 7
25x40x8 HMSA10 RG 25 40 8
25x42x6 HMSA10 RG 25 42 6
25x42x7 HMSA10 RG 25 42 7
25x45x7 HMSA10 RG 25 45 7
25x45x8 HMSA10 RG 25 45 8
25x52x7 HMSA10 RG 25 52 7
25x62x10 HMSA10 RG 25 62 10
25x62x7 HMSA10 RG 25 62 7
26x37x7 HMSA10 RG 26 37 7
26x38x7 HMSA10 RG 26 38 7
26x42x7 HMSA10 RG 26 42 7
26x47x7 HMSA10 RG 26 47 7
28x38x7 HMSA10 RG 28 38 7
28x40x8 HMSA10 RG 28 40 8
28x42x7 HMSA10 RG 28 42 7
28x42x8 HMSA10 RG 28 42 8
28x45x8 HMSA10 RG 28 45 8
28x47x10 HMSA10 RG 28 47 10
28x47x7 HMSA10 RG 28 47 7
28x52x7 HMSA10 RG 28 52 7
30x42x8 HMSA10 RG 30 42 8
30x44x7 HMSA10 RG 30 44 7
30x45x8 HMSA10 RG 30 45 8
30x46x7 HMSA10 RG 30 46 7
30x47x10 HMSA10 RG 30 47 10
30x47x6 HMSA10 RG 30 47 6
30x47x7 HMSA10 RG 30 47 7
30x50x10 HMSA10 RG 30 50 10
30x50x7 HMSA10 RG 30 50 7
30x50x8 HMSA10 RG 30 50 8
30x52x10 HMSA10 RG 30 52 10
30x52x7 HMSA10 RG 30 52 7
30x55x10 HMSA10 RG 30 55 10
30x55x7 HMSA10 RG 30 55 7
30x62x7 HMSA10 RG 30 62 7
30x72x10 HMSA10 RG 30 72 10
32x42x7 HMSA10 RG 32 42 7
32x45x8 HMSA10 RG 32 45 8
32x47x7 HMSA10 RG 32 47 7
32x47x8 HMSA10 RG 32 47 8
32x48x8 HMSA10 RG 32 48 8
32x50x10 HMSA10 RG 32 50 10
32x50x8 HMSA10 RG 32 50 8
34x52x8 HMSA10 RG 34 52 8
35x47x6 HMSA10 RG 35 47 6
35x47x7 HMSA10 RG 35 47 7
35x50x7 HMSA10 RG 35 50 7
35x52x7 HMSA10 RG 35 52 7
35x52x8 HMSA10 RG 35 52 8
35x55x7 HMSA10 RG 35 55 7
35x62x7 HMSA10 RG 35 62 7
35x62x8 HMSA10 RG 35 62 8
35x72x12 HMSA10 RG 35 72 12
35x80x12 HMSA10 RG 35 80 12
36x50x7 HMSA10 RG 36 50 7
36x52x7 HMSA10 RG 36 52 7
38x50x7 HMSA10 RG 38 50 7
38x54x10 HMSA10 RG 38 54 10
38x55x10 HMSA10 RG 38 55 10
38x55x7 HMSA10 RG 38 55 7
38x58x10 HMSA10 RG 38 58 10
38x60x10 HMSA10 RG 38 60 10
38x62x10 HMSA10 RG 38 62 10
38x62x7 HMSA10 RG 38 62 7
38x62x8 HMSA10 RG 38 62 8
38x72x10 HMSA10 RG 38 72 10
40x52x6 HMSA10 RG 40 52 6
40x52x7 HMSA10 RG 40 52 7
40x52x8 HMSA10 RG 40 52 8
40x55x7 HMSA10 RG 40 55 7
40x58x10 HMSA10 RG 40 58 10
40x58x7 HMSA10 RG 40 58 7
40x62x6 HMSA10 RG 40 62 6
40x62x8 HMSA10 RG 40 62 8
40x65x10 HMSA10 RG 40 65 10
40x65x12 HMSA10 RG 40 65 12
40x68x10 HMSA10 RG 40 68 10
40x68x8 HMSA10 RG 40 68 8
40x72x10 HMSA10 RG 40 72 10
40x72x7 HMSA10 RG 40 72 7
40x80x10 HMSA10 RG 40 80 10
40x80x12 HMSA10 RG 40 80 12
42x55x7 HMSA10 RG 42 55 7
42x55x8 HMSA10 RG 42 55 8
42x56x7 HMSA10 RG 42 56 7
42x65x10 HMSA10 RG 42 65 10
42x72x10 HMSA10 RG 42 72 10
42x72x8 HMSA10 RG 42 72 8
44x62x10 HMSA10 RG 44 62 10
44x65x10 HMSA10 RG 44 65 10
45x55x7 HMSA10 RG 45 55 7
45x58x7 HMSA10 RG 45 58 7
45x60x10 HMSA10 RG 45 60 10
45x60x7 HMSA10 RG 45 60 7
45x60x8 HMSA10 RG 45 60 8
45x62x7 HMSA10 RG 45 62 7
45x62x8 HMSA10 RG 45 62 8
45x65x10 HMSA10 RG 45 65 10
45x72x10 HMSA10 RG 45 72 10
45x75x8 HMSA10 RG 45 75 8
47x65x10 HMSA10 RG 47 65 10
48x62x8 HMSA10 RG 48 62 8
48x65x10 HMSA10 RG 48 65 10
48x68x10 HMSA10 RG 48 68 10
48x70x10 HMSA10 RG 48 70 10
48x72x7 HMSA10 RG 48 72 7
50x65x8 HMSA10 RG 50 65 8
50x68x10 HMSA10 RG 50 68 10
50x68x7 HMSA10 RG 50 68 7
50x68x8 HMSA10 RG 50 68 8
50x72x12 HMSA10 RG 50 72 12
50x80x8 HMSA10 RG 50 80 8
50x85x10 HMSA10 RG 50 85 10
52x68x8 HMSA10 RG 52 68 8
52x72x8 HMSA10 RG 52 72 8
52x85x10 HMSA10 RG 52 85 10
55x70x8 HMSA10 RG 55 70 8
55x72x10 HMSA10 RG 55 72 10
55x78x10 HMSA10 RG 55 78 10
55x80x10 HMSA10 RG 55 80 10
55x80x8 HMSA10 RG 55 80 8
58x80x10 HMSA10 RG 58 80 10
58x80x12 HMSA10 RG 58 80 12
58x80x8 HMSA10 RG 58 80 8
60x110x8 HMSA10 RG 60 110 8
60x80x10 HMSA10 RG 60 80 10
60x80x8 HMSA10 RG 60 80 8
60x85x10 HMSA10 RG 60 85 10
60x85x8 HMSA10 RG 60 85 8
60x90x10 HMSA10 RG 60 90 10
60x90x8 HMSA10 RG 60 90 8
62x80x10 HMSA10 RG 62 80 10
62x90x10 HMSA10 RG 62 90 10
63x85x10 HMSA10 RG 63 85 10
63x90x10 HMSA10 RG 63 90 10
64x80x8 HMSA10 RG 64 80 8
65x88x12 HMSA10 RG 65 88 12
68x90x10 HMSA10 RG 68 90 10
70x100x10 HMSA10 RG 70 100 10
70x90x12 HMSA10 RG 70 90 12
70x92x12 HMSA10 RG 70 92 12
70x95x10 HMSA10 RG 70 95 10
75x100x10 HMSA10 RG 75 100 10
75x105x10 HMSA10 RG 75 105 10
75x90x10 HMSA10 RG 75 90 10
75x95x10 HMSA10 RG 75 95 10
78x100x10 HMSA10 RG 78 100 10
100x120x10 HMSA10 RG 100 120 10
100x120x12 HMSA10 RG 100 120 12
100x125x12 HMSA10 RG 100 125 12
100x150x12 HMSA10 RG 100 150 12
110x140x12 HMSA10 RG 110 140 12
120x140x12 HMSA10 RG 120 140 12
120x150x12 HMSA10 RG 120 150 12
120x160x12 HMSA10 RG 120 160 12

Đại lý phân phối phớt chắn dầu SKF chính hãng

Hiện nay, trên thị trường Việt Nam, phớt chắn dầu SKF bị làm giả và phân phối tràn lan, với mức độ tinh vi rất cao. Bao bì sản phẩm giả được thiết kế gần giống hàng thật, khiến người dùng khó phân biệt bằng mắt thường. Đặc biệt, các sản phẩm này thường có giá rẻ hơn hoặc không ổn định, nhưng chất lượng kém, nhanh hỏng, gây rò rỉ dầu và ảnh hưởng trực tiếp đến tuổi thọ máy móc.

Để tránh mua phải hàng giả, hàng kém chất lượng, việc lựa chọn đại lý uy tín, chuyên phân phối phớt chắn dầu SKF chính hãng là điều vô cùng quan trọng.

HT Sài Gòn là đơn vị chuyên cung cấp phớt chắn dầu SKF, vòng bi SKF và các thiết bị công nghiệp với nguồn hàng rõ ràng, đảm bảo chính hãng. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm đạt tiêu chuẩn chất lượng cao, đầy đủ giấy tờ chứng nhận CO, CQ, giúp khách hàng yên tâm trong quá trình sử dụng.

Mua phớt chắn dầu SKF chính hãng tại HT Sài Gòn

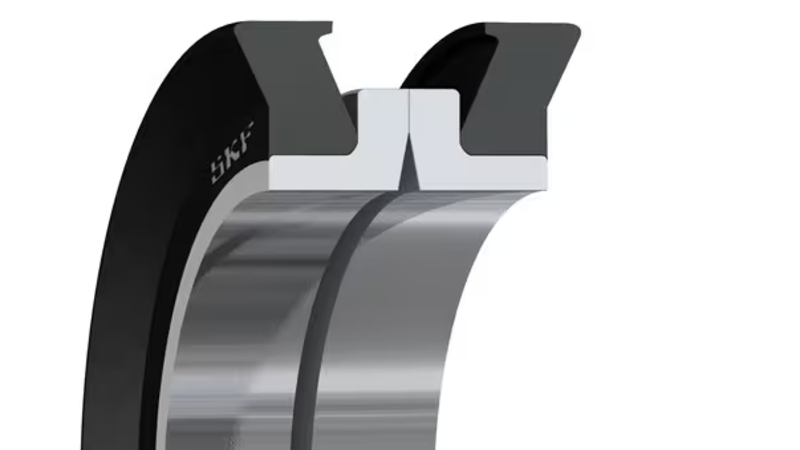

Mua phớt chắn dầu SKF chính hãng tại HT Sài Gòn

Với kinh nghiệm thực tế trong ngành, HT Sài Gòn không chỉ cung cấp sản phẩm mà còn đồng hành cùng khách hàng trong việc:

  • Tư vấn chọn đúng loại phớt theo kích thước trục, nhiệt độ, môi trường làm việc
  • Hỗ trợ kỹ thuật chuyên sâu về phớt chắn dầu, vòng bi và thiết bị cơ khí
  • Đảm bảo hàng hóa luôn sẵn kho, giao nhanh trên toàn quốc

Thông tin liên hệ HT Sài Gòn

📍 TP. Hồ Chí Minh: 647/24/3 Quốc Lộ 13, Khu phố 3, Phường Hiệp Bình, TP. HCM

📍 Hà Nội: BT13 KĐT Phú Lương, Hà Đông, Hà Nội

📞 Điện thoại: 0971.71.8869
📧 Email: bacdanhtsaigon@gmail.com

Bảng tra thông số phớt chắn dầu cùng các loại phớt phổ biến trong bài viết là tài liệu hữu ích cho kỹ thuật viên và người sử dụng máy móc. Hãy lưu lại để tra cứu nhanh khi cần thay thế hoặc bảo trì thiết bị. Nếu bạn cần tra kích thước phớt, tư vấn báo giá, hãy liên hệ ngay HT Sài Gòn để được hỗ trợ nhanh chóng nhất.
